一、空氣源高溫?zé)岜脝尉畠?chǔ)油罐加熱

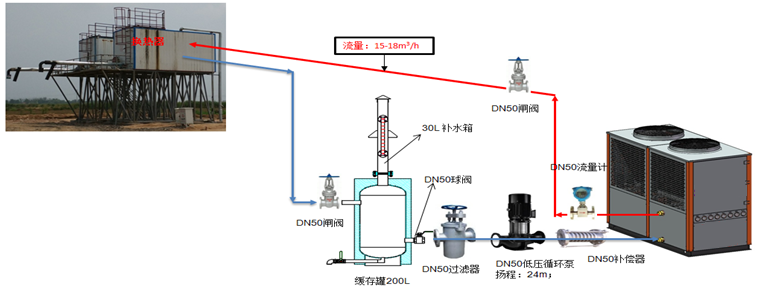

　　工作原理：主要由超低溫空氣源高溫?zé)岜?、流量?jì)、緩存罐、循環泵、過濾器和閥門儀表組成。流程如下 ：

　　1、循環介質在不銹鋼管道離心泵的作用下泵入高溫?zé)岜眠M(jìn)行加熱升溫;

　　2、升溫后的循環介質通過罐內換熱盤管把熱量放給原油;

　　3、冷凝后循環介質回到緩存罐中，經過過濾器被循環泵吸入，循環最初的過程。

　　應用案例：

二、循環加熱裝置單井儲油罐加熱

　　工作原理：采用循環加熱裝置替代煤氣兩用爐，采用循環泵強制循環，用防凍導熱介質進行換熱。該工藝方案主要由加熱裝置、循環泵、儲液罐、液位計、撬座、管線及管件、法蘭、墊片及螺栓螺母、閥門及儀表、操作平臺及爬梯、混凝土基礎、電氣控制柜和連接電纜、電源箱等組成。

　　流程說明：

　　a)低壓循環泵將低溫回水泵入到加熱裝置中進行加熱，得到高溫?zé)崴?在泵壓的作用下高溫?zé)崴槐萌雰?chǔ)油罐的換熱器中進行換熱;換熱后熱水溫度降低，變成低溫?zé)崴亓鞯絻?chǔ)液罐中，再次循環。

　　b)在加熱裝置出口端安裝有流量計，可通過流量測量進行能效和換熱管路狀態分析。

　　c)加熱裝置出水口和回水口，與儲油罐的交界處設置法蘭連接方式的閘閥，便于操作和維護。

　　d)在循環泵進口側設置有籃式過濾器，對循環泵進行水質過濾保護。

　　e) 在循環系統設置有溫度、壓力顯示和計量裝置。

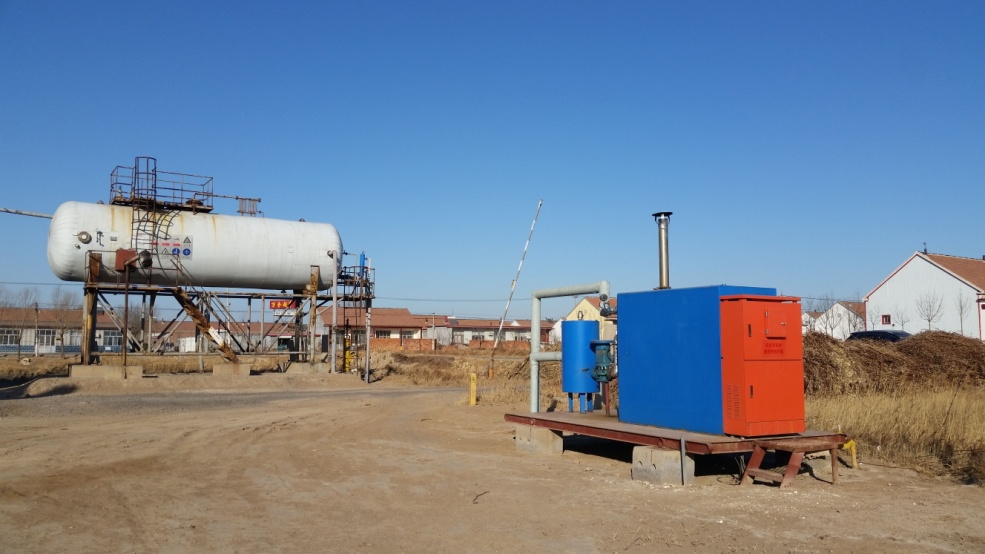

　　應用案例：
